投入式液位變送器是一種測量液體液位（深度）的壓力傳感器，采用靜壓原理，即被測液體靜壓與該液體的高度成比例的原理。YWB230投入式液位變送器采用隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將液體的靜壓轉換為電信號，再經過線性修正與溫度補償，轉化成標準電信號。YWB230投入式液位變送器的傳感器部分可直接投入到液體中，可用法蘭或支架固定，通過特種導氣電纜接入PLC或者二次儀表。

靜壓測量原理與計算公式：當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ.g.H +Po，其中，P ：變送器迎液面所受壓力；：被測液體密度；g ：當?shù)刂亓铀俣龋籔o ：液面上的大氣壓；H ：變送器投入液體的深度。

通過傳感器引壓孔將液體的壓力引入到傳感器的正壓腔，同時，將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po，使傳感器測得壓力為：ρ.g.H，顯然,通過測量液體的壓力P，可以得到與液體壓力誠線性關系的液位深度-液位。那么，為什么投入式液位變送器的應用非常廣泛，這主要源自投入式液位變送器具有以下許多突出的優點。

首先，投入式液位變送器具有安裝簡單、使用方便，互換能力強的特點，對用戶要求較低。

第二、投入式液位變送器適合容器內液體介質的液位、界面的測量。除現場指示，報警開關、檢測功能齊全。

第三，投入式液位變送器測量范圍大，不是容器深度限制，同時指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要變角度。

第四、投入式液位變送器結構簡單、安裝方便、維護方便、耐腐蝕、防爆。指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。

第五、投入式液位變送器的高品質傳感的靈敏度高，響應速度快，準確反映流動或靜態液面的細微變化，測量準確度高。同時，具備本安防爆和隔離防爆能力，可應用于各種危險場所。

第六、輸出信號多類型，抗干擾能力強，傳輸距離遠。精細獨特的零點、滿程、非線性補償，保證儀表使用條件范圍內的精度，長期穩定性好。

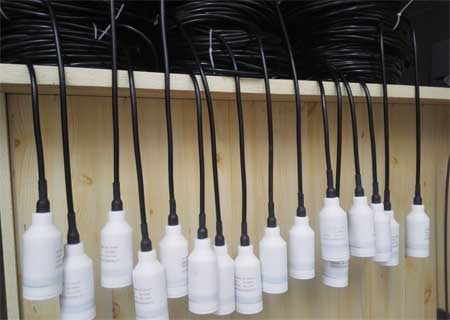

第七、投入式液位變送器適合密閉或者開口容器的液位測，防腐型投入式液位變送器適用腐蝕液位介質的測量。

以上這些優點是投入式液位變送器應用非常廣泛的重要原因。本文源自澤天傳感，版權所有，轉載請注明出處。
